バッテリーパック、やっと完成しました。

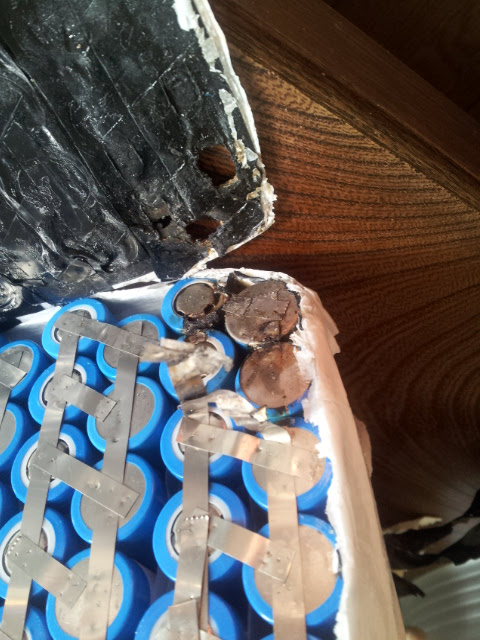

前回作ったバッテリーパックは、数箇所で加熱により損傷してしまいした。

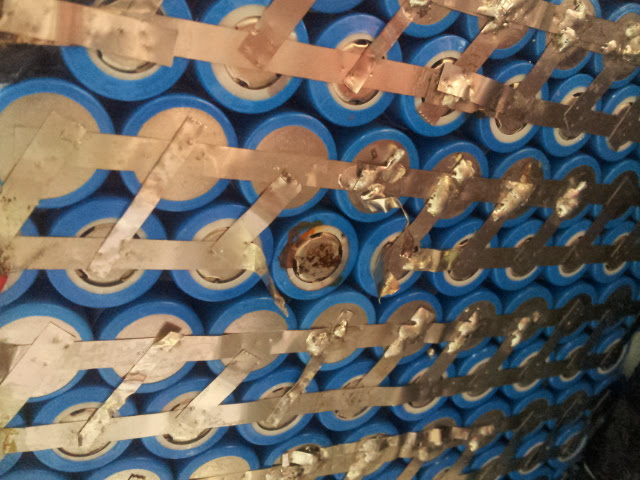

５ｍｍ幅の薄いニッケル板を直接電池に溶接していたのですが、どうもフルパワー時の電流でかなり加熱してしまうようです。（当然なのですが特に配線の接続部分は顕著です。）
そこで、18650電池用のケースと銅フラットバーを使ってバッテリーパックを作ってみる事にしました。
まずバッテリーケースの端子をすべて外して、配線を取り付ける為の突起を切り取ります。全部で２６０個･･･

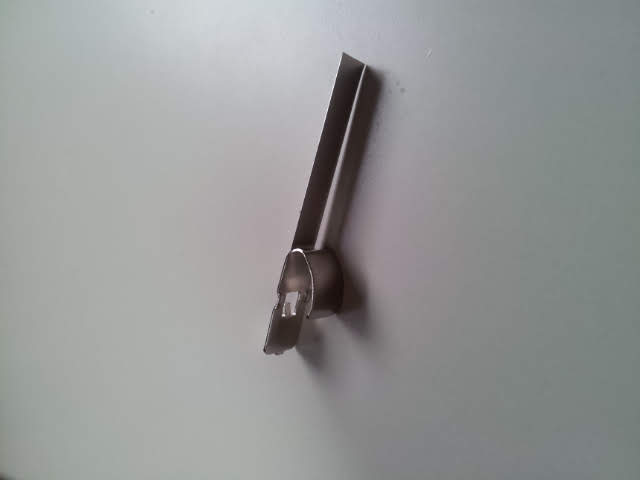

端子の背中？にニッケル板を溶接します。

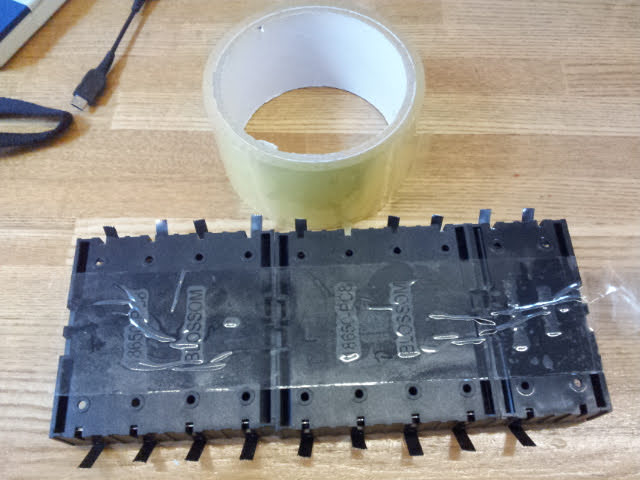

端子を元に戻してケースの裏面を梱包テープでつないで電池１０本分のケースを１３個作ります。

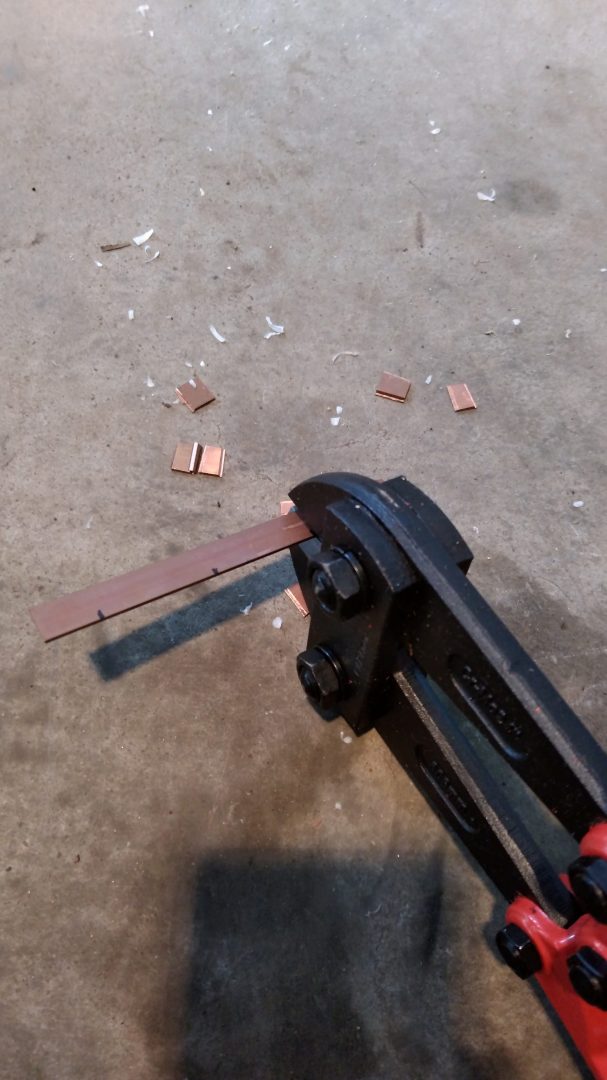

銅フラットバー（1.5mm×12mm×230ｍｍ）を26本作ります。
銅フラットバーにバッテリーケースの端子に付けたニッケル板を折り曲げて溶接します。
しかし、溶接できない･･･純度の高い銅って溶接できないの？
10円で試したときは溶接できたのに･･･(~o~)
困った･･･なんか固定で方法は無いか･･･
思いつきました！書類などを束ねるワニクリップ。
良い感じです。がっちり固定できます。養生テープで絶縁して完成(*^_^*）

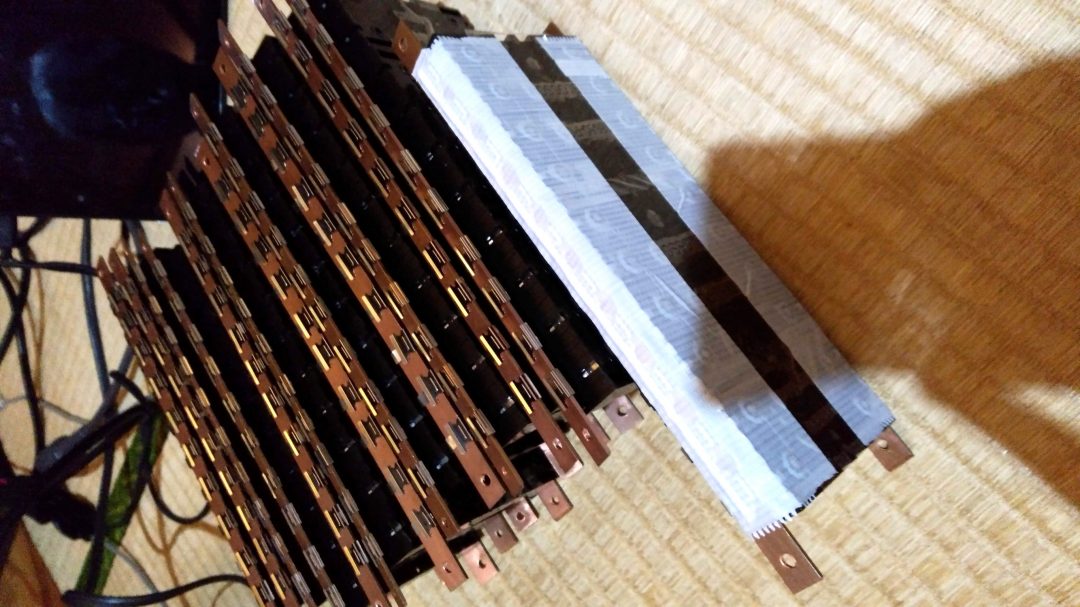

穴を空けてビスで固定してバーとバーを繋ぎます。

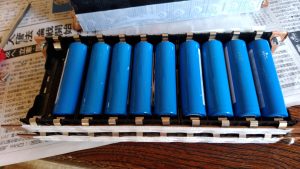

18650電池を入れます。１セル10本

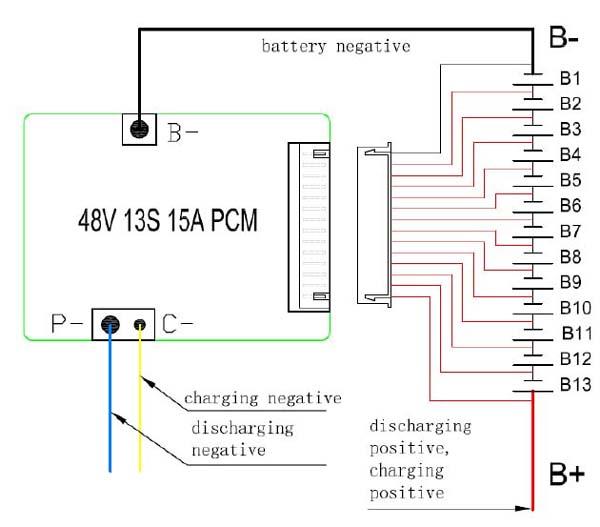

BMSを取り付けます。全ての配線を丸型端子で固定するようにしました。
完成!(^^)!
これで、メインテンスが容易なバッテリーパックの完成です！
BMSと電池の交換が容易に行えます。
容量を増やしたい場合は、18650電池の容量の大きな物に交換するだけである程度は増やせます。
テストは、後日。
